产品简介

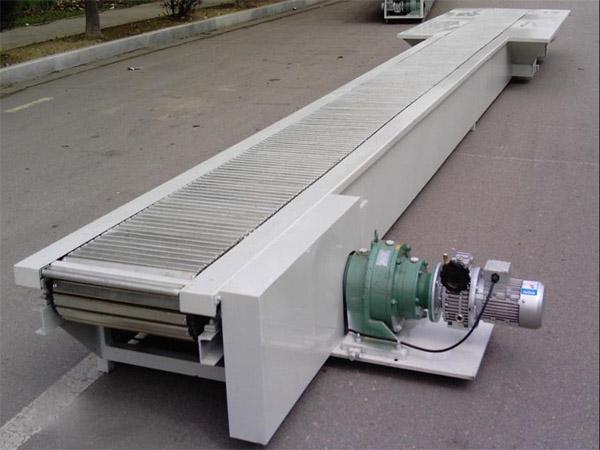

  链板式输送机又叫链板传送机，链板线。是一种利用循环往复的链条作为牵引动力，以金属板作为输送承载体的一种输送机械设备。国内市场上有两种链板输送机，一种是用链条，支轴和金属板组成的输送链板做成的输送机;一种是用带弯板的链条和金属板组成的金属板输送带做成的链板输送机。

  应用介绍

  链板式输送机，利用固接在牵引链上的一系列链板在水平或倾斜方向输送物料的输送机，以单片钢板铰接成环带作为运输机的牵引和承载构件承载面具有横向隔片置于槽箱中驱动环带借隔片将煤刮运输出。它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。

特点

  1、适用范围广。除粘度特别大的物料外，一般固态物料和成件物均可用它输送;

  2、输送能力大;

  3、牵引链的强度高，可用作长距离输送;

  4、输送线路布置灵活。与网带式输送机相比，链板式输送机可在较大的倾角和较小的弯曲半径的条件下输送，因此布置的灵活性较大。链板式输送机的倾角可达30°-35°，弯曲半径一般约为5-8m;

  5、在输送过程中可进行分类、干燥、冷却或装配等各种工艺加工;

  6、运行平稳可靠;

  分类

  1、链板式输送机的结构型式多样。链板式输送机一般可按下述分类：

  2、按输送机的安装形式可分为固定式和移动式;

  3、按输送机的布置形式可分为水平型、水平-倾斜型、倾斜型、倾斜-水平型、水平-倾斜-水平型等;

  4、按牵引构件的结构型式可分为套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式等;

  5、按牵引链的数量可分为单链式和双链式;

  6、按底板的结构型式可分为鳞板式(有挡边波浪型，无挡边波浪型，有挡边深型等)和平板式(有挡边平型和无挡边平型等);

  7、按输送机的运行特征可分为连续式和脉动式;

  8、按驱动方式可分为电力机械驱动式及液力驱动式。
